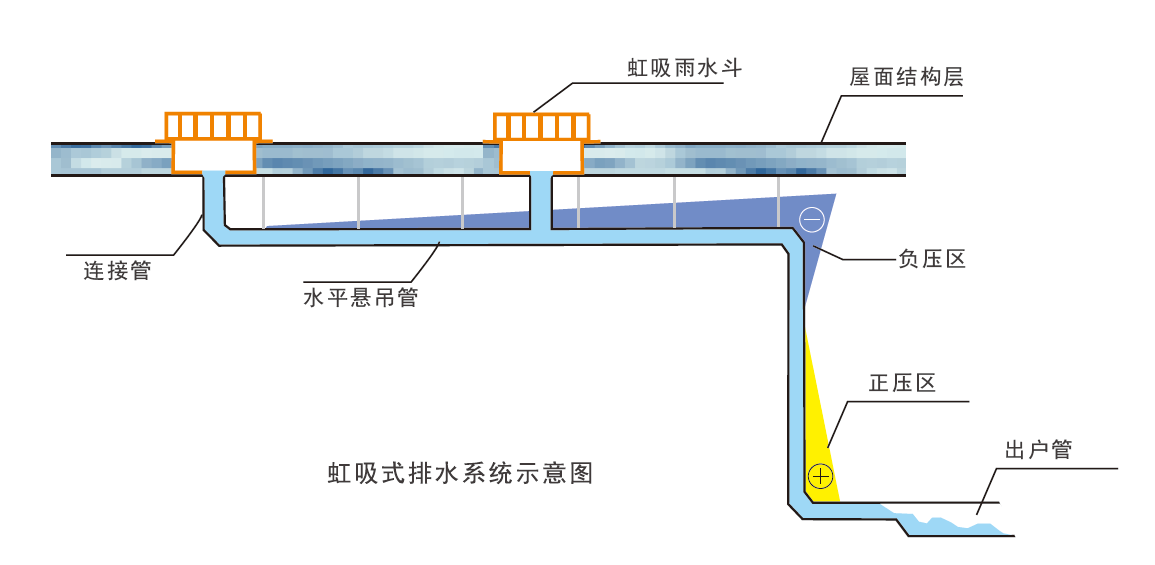

虹吸式屋面雨水排放系統是按照虹吸滿管壓力流原理設計，利用“伯諾里”方程，進行周密的計算，系統采用特殊設計的雨水斗，使雨水在較淺的天溝水深下，即可在管道中 形成滿管流狀態，同時利用建筑物屋面與地面的高差所產生的勢能，在管道中形成局部真空，從而使雨水斗及水平管內獲得附加的水流壓力，產生虹吸現象。利用虹 吸作用，極大地加快水在排水管道內的流速，快速排清屋面雨水。該系統由虹吸式雨水斗，管材（雨水斗支管，水平管吊管，立管及出戶管），管配件，固定系統等組成。

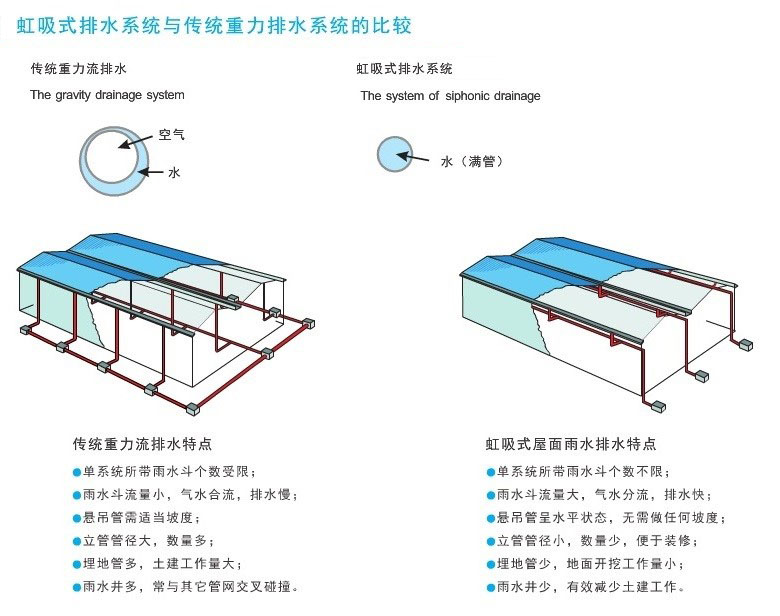

銘研雨通虹吸排水與重力排水區別及優勢：

重力流雨水排水系統：

虹吸式雨水排放系統：

在最初的一段時間里，虹吸系統與重力式排水系統差不 多，都是利用重力進行排水。當屋面上的水位達到一定高度時，虹吸雨水斗會(huì )自動隔斷空氣進入雨水斗內，從而產生虹吸效果，排水量大大增加。對于虹吸式屋面雨 水排水系統來說，屋面雨水斗預埋必須防范滲漏問題，因為如果出現這種問題，可能會(huì )對造價昂貴的建筑帶來嚴重的破壞，甚至危及人身安全。因此，對于虹吸式屋 面雨水排水系統來說，系統的水力計算，選用的產品，虹吸雨水斗的設計布局，以及系統的整體安裝，必須要有很高的質量保證。

虹吸排水組成部分---虹吸雨水斗

虹吸排水系統組成部分----管道系統

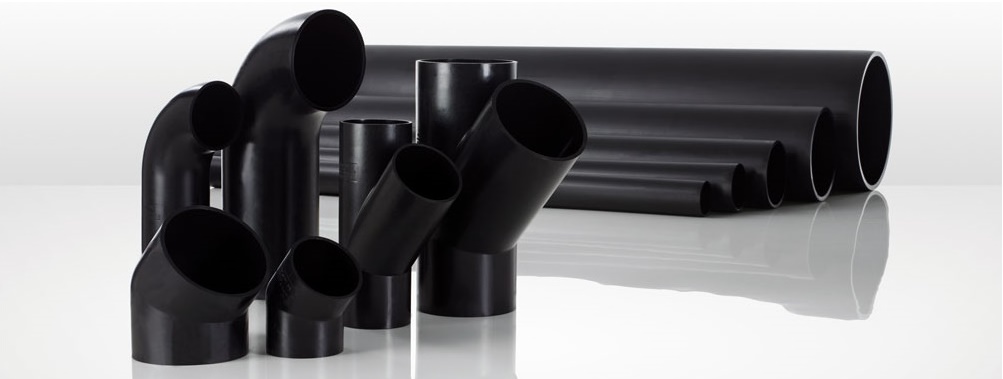

高密度聚乙烯管道是一種性能卓越的環保型排水管道，在歐洲國家已成為屋面雨水排放管道及建筑內污廢水排放管道材料的首選，在《虹吸式屋面雨水排水系統技術規程CECS183:2015》也被列為主要推薦材料之一。其令人稱道的獨特性能主要體現在：

管材比重小，重量輕，便于運輸和安裝；

采用熱熔、電熔連接，系統安全可靠無滲漏；

使用壽命長，可達50年；
根據項目系統的要求，可采用不同的壓力的（PN3.2、PN4、PN6、PN8、PN10、PN12、PN16、PN20）管材。不同規格的管材耐負壓值可大80kpa,避免管材被吸扁、變形的情況出現；
采用線膨脹系數為0.2mm/m℃以?xún)鹊墓懿?，使其受溫度變化引起的伸縮率在1%范圍內；
虹吸系統無需設置伸縮節，避免系統漏氣。我公司根據線脹系數，溫度應力和管材強度等因素設計開發了懸吊裝置來消除溫差帶來的伸縮。
HDPE管道環保性能
       聚乙烯（PE）是由簡單的碳、氫原子組合而成的，對人體，動物，植物無害。
        聚乙烯（PE）對環境的負擔與生產和處理過程有關。除了原材料原油外，還需能源用于制造塑料粒子和產品的生產過程。
       從生態學角度來說，聚乙烯（PE）材質是用于排水管系統最合適的材質。它有很長的使用壽命，在處理焚燒過程中不會(huì )產生有毒氣體（如，PVC材質產生的鹽酸）。在生產制造和運輸過程中，它比鋼管，鑄鐵管，銅管消耗較少的能源。

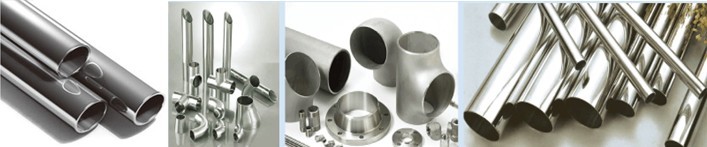

不銹鋼管道系統

不銹鋼管道系統是目前大型建筑推崇的產品，為了配合建筑裝飾要求，我公司推薦使用薄壁不銹鋼管材及管件，其壁厚視管徑的不同厚度在1.5-4mm范圍以?xún)?，可以減小負荷及降低造價。
主要有以下特點：
管材、管件具有良好的抗腐蝕性；
優良的力學和物理性能，不銹鋼管強度高，是鍍鋅管的2倍、鋼管的3倍、PP-R管的8-10倍，能很好地經受振動沖擊，具有不漏水、不爆裂、防火、抗震等特點，因此可靠安全；
使用壽命長，抗腐蝕性試驗數據標明，不銹鋼水管使用壽命可達100年，不銹鋼水管維護簡單，因此，運行壽命成本降低，其性?xún)r(jià)比好，經濟效益顯著；
管道熱脹冷縮系數??；
抗正、負壓能力強；
防火性能為世界所公認；
施工安裝方便。
產品符合的標準：
管道工程技術規程       CECS153:2003
有縫不銹鋼管材標準   GB/T12771-2000
管件執行標準             GB12459-90

建筑給水薄壁不銹鋼

無縫不銹鋼管材標準   GB/T14976-2002

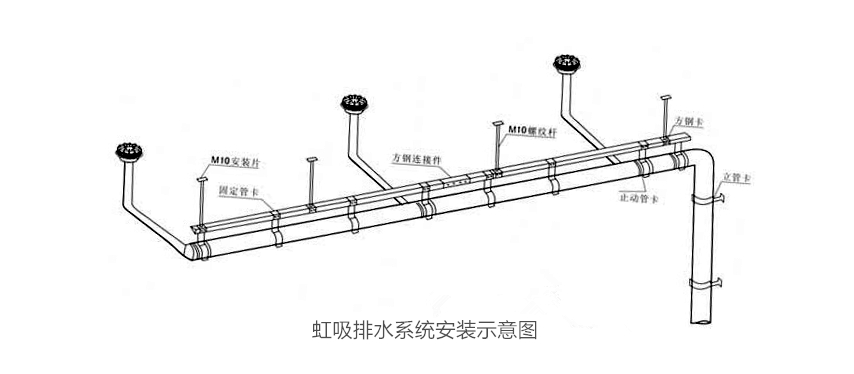

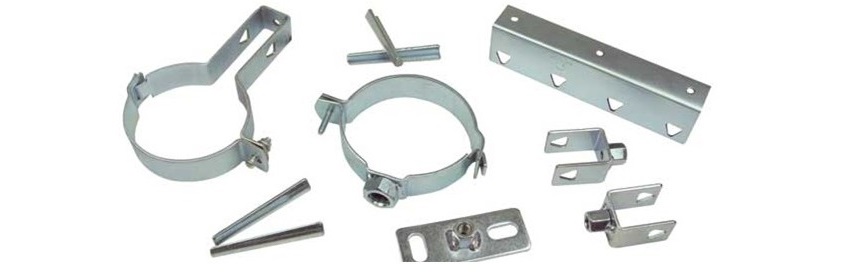

虹吸排水系統組成部分-----懸吊固定系統

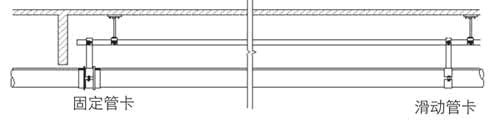

固定管卡及滑動管卡裝置

有別于傳統的固定點配合伸縮節的固定方法，該固定系統利用固定管卡和滑動管卡將管道固定在與之平行的方型鋼導軌上，不設伸縮節。

固定管卡限制了管道熱脹冷縮產生的伸縮，并將軸向推力傳遞到導軌上。

滑動管卡的使用則使得管道可以在管卡上自由滑動，用以調節各管段之間因為溫差產生的不均衡脹縮。

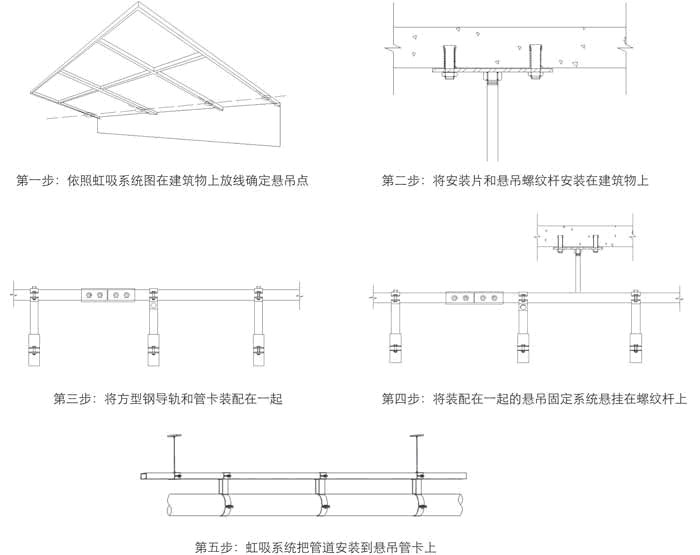

懸吊管安裝步驟

第五步：虹吸系統把管道安裝到懸吊管卡上

虹吸式雨水排水系統設計
