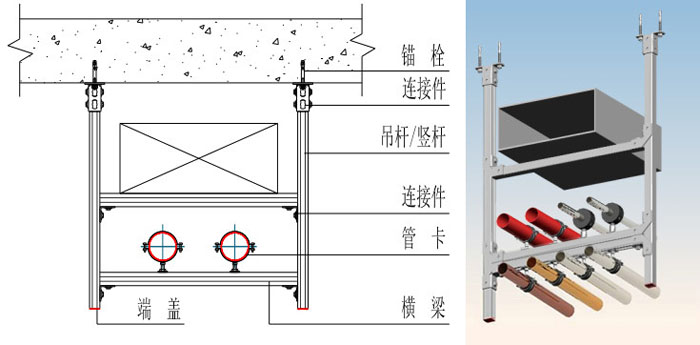

成品管道支吊架，是將給排水、空調通風、消防、強電、弱電等安裝工程中的各專業的支吊架綜合在一起，通過標準化構件組合形成統一的管道支吊架系統。

 ▲ 工程示例

 設計要點示例

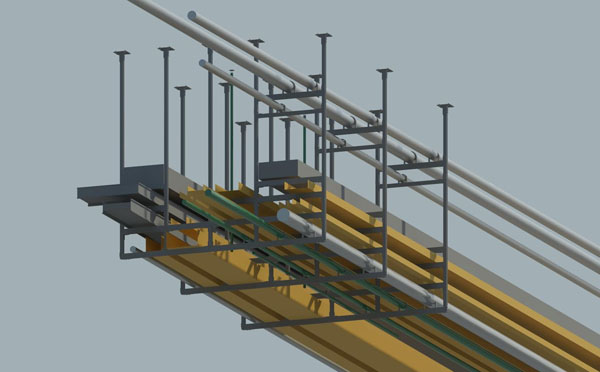

· 設計大樣

根據安裝各相關專業圖紙，參照土建及裝飾圖紙，對支吊架設計大樣進行策劃和細化。

 當管徑較大時，有關支吊架對于梁、板、柱、鋼架等結構強度的影響，須經結構專業設計人員驗算。

 · 計算及策劃

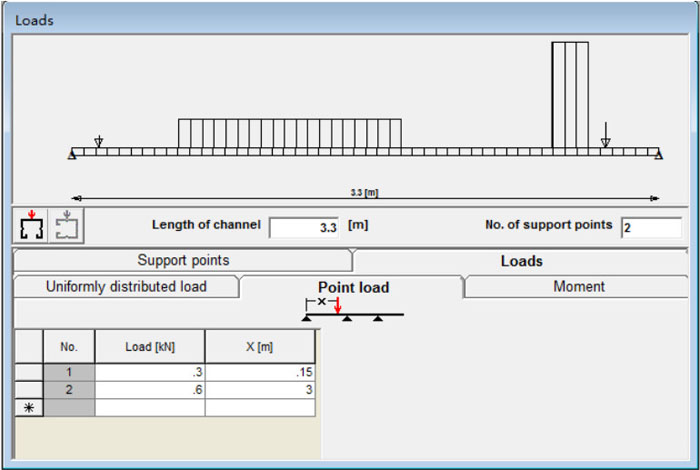

進行所承管線荷載及支吊架的計算及策劃，主要是通過專用管道支吊架軟件設計及校核，出具受力計算書和CAD圖紙。

也可以通過參考《五金手冊》《給水用硬聚氯乙烯管材》等規范查詢材料自重以進行安裝重量計算，螺栓連接按鋼結構設計規范的有關公式計算連接螺栓大小。

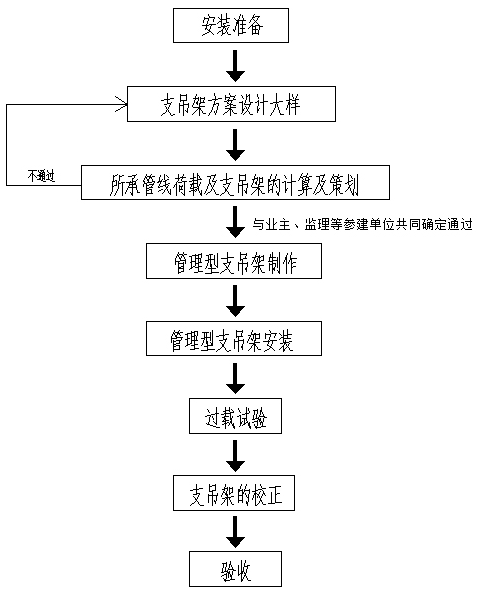

安裝流程示例

安裝工程一般均為多家專業施工單位施工，為避免相互間的施工沖突，要先確定施工順序，新風排煙道、水暖大管等體量大的先行施工，排水、空調凝結水管等無壓管道再行施工（確保坡度合理、排水通暢），其他的后續施工。

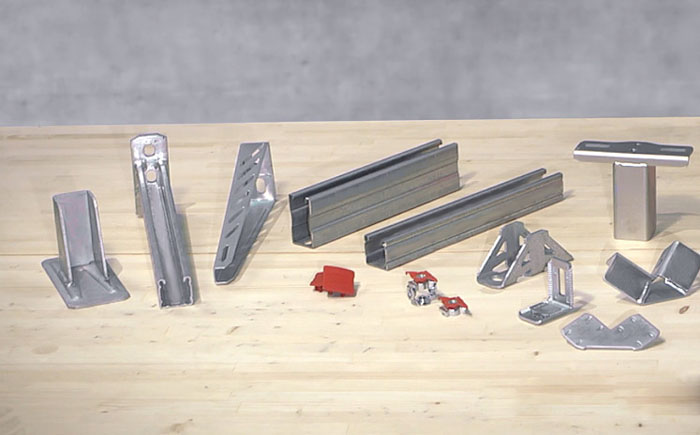

· 安裝系統標準化配件

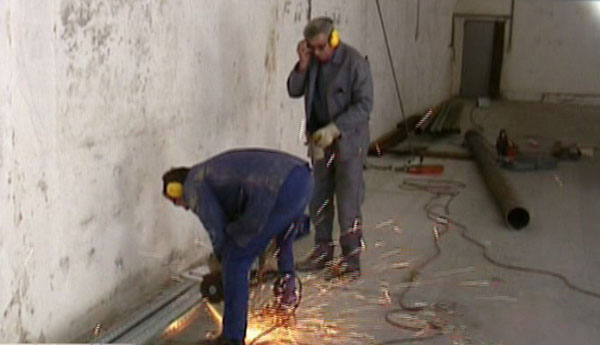

 · 根據圖紙切割槽鋼

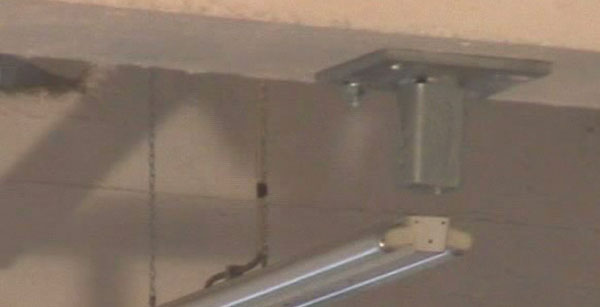

· 安裝槽鋼底座

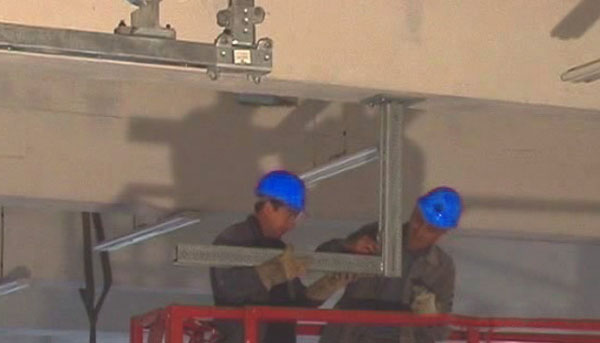

· 安裝槽鋼

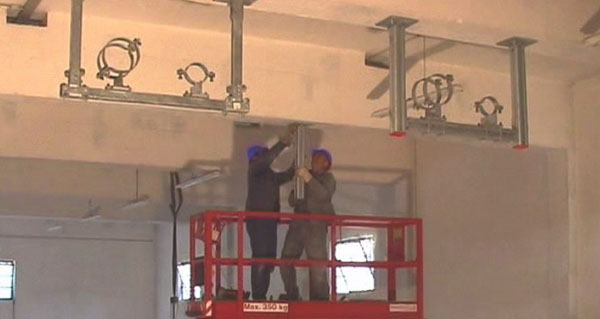

 · 安裝管束

· 調整管束標高

· 安裝管道

排水管道支架安裝

組合型支架安裝

給水管道支架安裝

風管及電纜橋架支架安裝

抗震支吊架在機電安裝工程中的施工技術

（1）管道和電線套管允許縱向偏移，但不得超過 最大側向支撐間距的1/16；風管允許偏移，但不得超過風管寬度的2倍。

（2）水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

（3）計算水平地震力荷載時，只需考慮滿負荷重量而不需要考慮其他因素。

（4）抗震吊架不應限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線的熱脹冷縮應力。

（5）保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門形吊架用于保溫風管，水管亦按此考慮。

（6）用于剛性的管道抗震支撐不能安裝于建筑的不同結構部位或功能部位，否則會(huì )因地震作用而產生不同的位移。

（7）單管抗震支撐雙向側向或縱向或具有側/縱向作用的拐點抗震支撐，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支撐，即不能作為另一方向（主管）的支撐。

（8）管線穿越建筑沉降縫時，應考慮沉降位移的設計。

（9）側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

 （10）對水、電、風系統的單管或多管共用門型吊架，無論側向或縱向斜撐，斜撐偏離中心線2.5°時不會(huì )影響其承載力。
